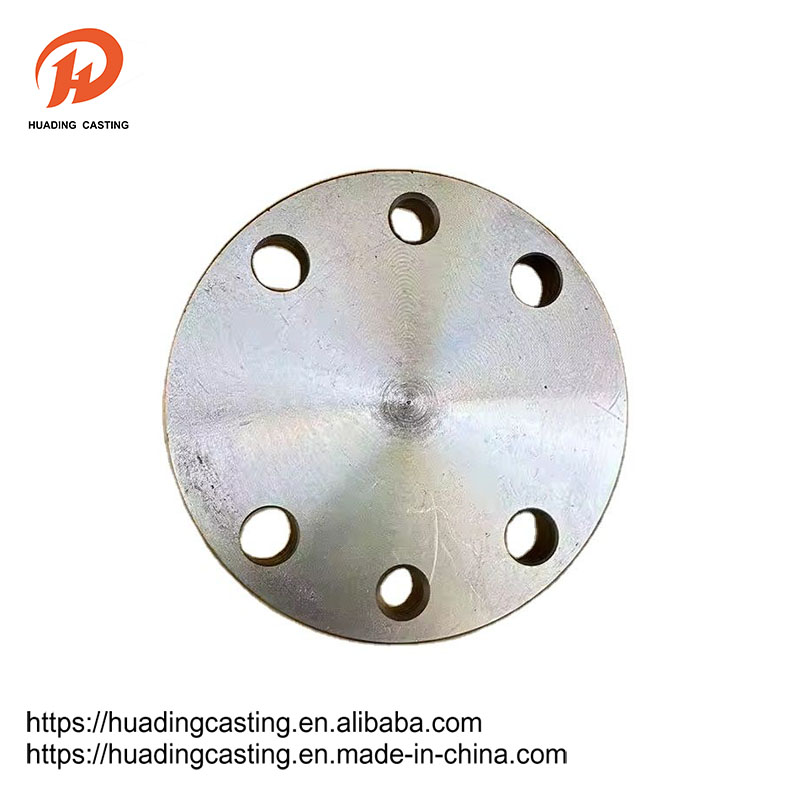

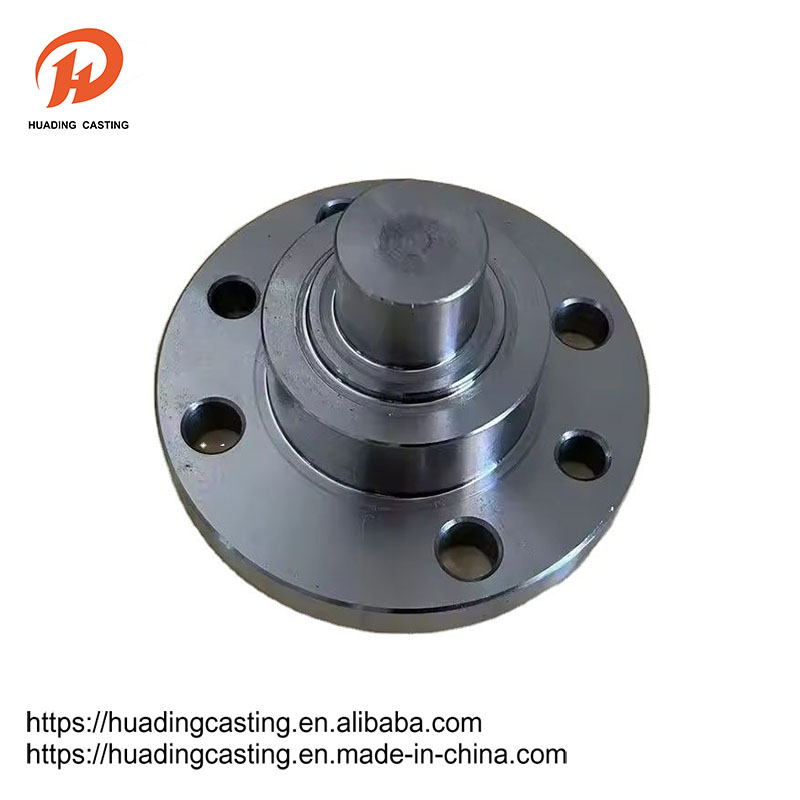

Фланжа

Фланец - гэта частка, злучаная паміж валам і валам, якая выкарыстоўваецца для злучэння паміж канцамі трубы; Гэта таксама карысна ў фланцах на імпарце і экспарце абсталявання для злучэння двух прылад, напрыклад, фланца Reducer. Злучэнне фланца або фланец суставаў ставіцца да здымнага злучэння, якое злучаецца фланцамі, пракладкамі і балтамі ў якасці групы камбінаваных ушчыльняльных структур. У фланцы ёсць адтуліны, а балты робяць два фланцы шчыльна злучаныя. Фланец герметычны пракладку.

Адправіць запыт

Апісанне Прадукта

Фланцы дзеляцца на разьбовыя злучэнні (падлучэнне да ніткі) фланцы, зварныя фланцы і фланцы заціску. Фланцы выкарыстоўваюцца ў парах, драцяныя фланцы можна выкарыстоўваць для труб нізкага ціску, а зварныя фланцы больш за чатыры кілаграмы ціску. Пакладзеце пракладку паміж двума фланцамі і замацуйце іх нітамі. Таўшчыня фланцавай ціску адрозніваецца, яны выкарыстоўваюць розныя балты. Помпы і клапаны, пры падключэнні з трубаправодамі, мясцовыя часткі гэтага абсталявання таксама вырабляюцца ў адпаведныя формы фланца, таксама вядомыя як фланцы. Усе злучальныя часткі, якія злучаюцца балтамі вакол двух плоскасцей і адначасова зачыняюцца, звычайна называюцца "фланцамі", напрыклад, падключэннем вентыляцыйных труб, і гэты тып часткі можна назваць "фланцавымі часткамі". Але гэта злучэнне з'яўляецца толькі часткай абсталявання, напрыклад, падключэннем фланца і помпы, нядобра называць помпай "фланцавымі часткамі". Адносна невялікі, напрыклад, клапаны і г.д., можна назваць "фланцавымі часткамі".

Параметр прадукту

Dn	Дзень трубы	Памер злучэння				C	N	H	Дпп
Dn	A	D	K	L	n	C	N	H	Дпп
10	17.2	75	50	11	4	12	25	2	3/8
15	21.3	80	55	11	4	12	30	20	1/2
20	26.9	90	65	11	4	14	40	24	3/4
25	33.7	100	75	11	4	14	50	24	1
32	42.4	120	90	14	4	16	60	26	1 1/4
40	48.3	130	100	14	4	16	70	26	1 1/2
50	60.3	140	110	14	4	16	80	28	2
65	76.1	160	130	14	4	16	100	32	2 1/2
80	88.9	190	150	18	4	18	110	34	3
100	114.3	210	170	18	4	18	130	40	4
125	139.7	240	200	18	8	18	160	44	5
150	168.3	265	225	18	8	20	185	44	6
