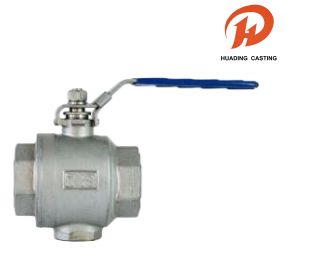

Шаравыя краны з унутранай разьбой з двух частак

Гэтыя шаравыя краны з унутранай разьбой, якія складаюцца з дзвюх частак, маюць трывалы корпус, адліты па выплавляемым мадэлям, і стойку, устойлівую да выбуху, што забяспечвае бяспеку і даўгавечнасць. Клапаны, створаныя для ўніверсальнасці, адпавядаюць стандартам разьбы (NPT, BSPT, DIN 2999, ISO 228) і падтрымліваюць прамую ўстаноўку прывадаў ISO 5211. З рабочым ціскам 1000 PSI і захаваннем строгіх стандартаў тэсціравання, такіх як API 598, гэтыя шаравыя краны з унутранай разьбой з двух частак створаны для высокапрадукцыйных прымянення.

Адправіць запыт

Апісанне Прадукта

Імя: шаравыя краны з унутранай разьбой з двух частак

Матэрыял: наступная табліца

MOQ: 100 шт

Упакоўка: унутраная ўпакоўка з патоўшчанага бурбалкавага мяшка і вонкавая ўпакоўка з кардоннай скрынкі, або марская транспарціроўка на паддонах

Адгрузка: DHL, UPS, FedEx, LCL морам і г.д.

Допуск: дакладная апрацоўка з ЧПУ, допуск ±0,01 мм

Праверка: поўная праверка нямецкай ШМ, без дэфектаў

OEM і ODM: прымаюцца OEM і ODM, хуткае выраб узораў

Час: строгі кантроль якасці, своечасовая дастаўка

Сэрвіс: шырокі выбар матэрыялаў для нестандартных дэталяў

Шаравыя краны з унутранай разьбой з двух частак

Гэтыя шаравыя краны з унутранай разьбой з дзвюх частак адпавядаюць стандартам трубаправоднай разьбы, уключаючы NPT, BSPT, DIN 2999 і ISO 228, і маюць канструкцыю непасрэднага мантажу ISO 5211 для прывадаў разам з запорнай прыладай. Разлічаны на працоўны ціск 1000 PSI (PN63) W.O.G, шаравыя краны з унутранай разьбой з двух частак праходзяць строгія выпрабаванні ў адпаведнасці са стандартамі API 598, GB/T 13927 і ISO 5208, каб гарантаваць надзейную працу ў патрабавальных прылажэннях.

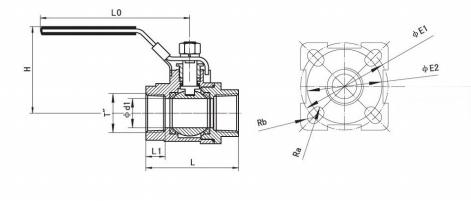

Тэхнічныя характарыстыкі і тыпавы чарцёж шаравых кранаў

НАЗЫВНЫ	ТРУБА	ПАМЕРЫ
АСВ. (мм)	НІТКА	d1	L	L1	H	L0	Ра	руб	E1	E2
8	1/4	9.2	46.8	10	47.8	80	R3	R3	Φ42	Φ36
10	3/8	12.5	52	12	52	80	R3	R3	Φ42	Φ36
15	1/2	15	59	13.5	56.5	100	R3	R3	Φ42	Φ36
20	3/4	20	65	14.5	58.5	100	R3	R3	Φ42	Φ36
25	1	25	76	16.5	74	148	R3	R3.5	Φ50	Φ42
32	1 1/4	32	90	19	79	148	R3	R3.5	Φ50	Φ42
40	1 1/2	38	101.5	19	92	190	R3.5	R4.5	Φ70	Φ50
50	2	50	120.5	22	103	190	R3.5	R4.5	Φ70	Φ50
65	2 1/2	65	157	28	118	280	R4.5	R5.5	Φ102	Φ70
80	3	80	176	32	118	280	R4.5	R5.5	Φ102	Φ70
100	4	100	212	32	144	280	5,75 рупій	6,75 ранды	Φ125	Φ102

Спіс матэрыялаў для шаравых кранаў

НАЗВА ЧАСТКІ	МАТЭРЫЯЛ
ЦЕЛА	WCB CF8 CF8M
КАПКА	WCB CF8 CF8M
МЯЧ	SS304 SS304 SS316
СЯДЗЕННЕ	ПТФЭ
сцябло	SS304 SS304 SS316
ЗАЛОЗА	SS304
УПАКОЎКА	ПТФЭ
Пракладка	ПТФЭ
ПАМАЙКА	ПТФЭ
АРЕШКА	SS304
ПРУЖЫННАЯ ШАЙБА	SS304
ШАФКА	SS304
РУЧКА	SS304
КРЫШКА	ПЛАСТЫКАВЫ
